Y63200系列可编程大功率电子负载

描述

产品特点

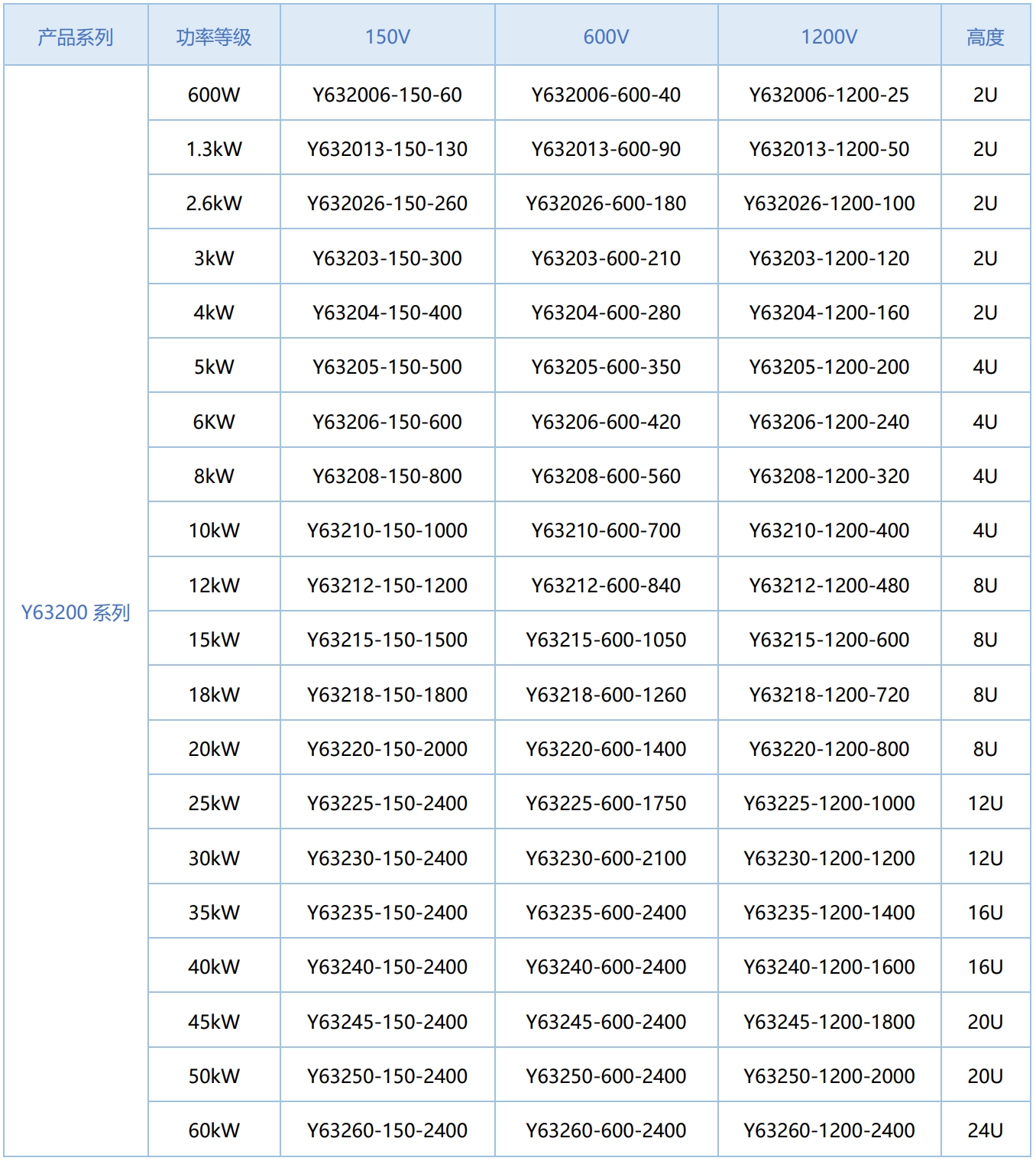

单机功率：1.3kW～60kW，通过主/从并联，最大功率可扩展至600kW
高功率密度：10kW/4U
精密测量技术，支持电压0.015%+0.015%F.S.、电流0.04%+0.04%F.S.以及功率0.1%+0.1%F.S.的准确度（此指标在高温下保持不变）
宽量程，同等容量下，提供了接近传统大功率负载 2 倍的电流量程
优良的动态特性，最高96A/us的电流速升能力
内置定电流、定电圧、定电阻、定功率，短路模拟，过流保护测试，序列化测试等多项功能
内置温度采集芯片以及调速型风机控制
保护功能完备，支持过电流\过电压\过温\反接\SENSE 保护等
内置电池模式，适用于放电测试进行电量积分、计时

应用领域

动力电池、铅酸电池、燃料电池的放电测试
直流充电桩/车载充电机、功率电子测试
智能制造、工业电机的测试、汽车电子测试
军工航天电源、大功率开关电源、高压UPS电源、通信电源、服务器电源的测试
继电器模拟负载、光伏组件阵列、风能发电虚拟负载测试
直流电源供应器以及电力电子元器件测试
储能系统的模拟测试

超高功率密度、小体积、宽电压

Y63200系列电子负载具有较宽的电压、电流输入范围，满足高电流、低电压或者高电压、低电流的多种测试需求。采用高功率密度设计，体积是传统电子负载一半，重量是三分之一。

基本模式

Y63200系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式。

CCD模式——快速动态以及 Vpp 测试

Y63200系列内置高速动态拉载测试功能，动态变化可高达 50kHz。用户可以设定一段时间的重复次数，范围为 1~100000，或者持续进行动态拉载。如下图所示，可以设定电流的高低拉载值、拉载时间、上升下降斜率等。在进行动态拉载的同时，负载还提供电压峰峰值的测量，采样频率高达 500kHz。

LIST 模式——序列化拉载功能

Y63200系列内置序列测试功能最多可以编辑8组数据，每组可编辑200步，每步可编辑执行时间，时间范围为0-100s。在电池放电、伺服器、通讯电源混合负载调变等场合，提供不同的拉载电流波形，作为动态电流测试的有效补充办法。

高精准测量

Y63200系列在电压、电流测量方面均提供三个档位。以Y63206-1200-240为例，电压有150V/600V/1200V三个档位，同时满足低压、中压、高压三种区间的需求；电流具有 24A/120A/240A，可以针对不同应用场合的电流提供更精准的测量值。采用高精度A/D、D/A 芯片，能够支持电压0.015%+0.015%F.S.、电流0.04%+0.04%F.S.以及功率0.1%+0.1%F.S.的准确度。

电池测试模式

Y63200系列具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式，并且可以通过设置电压阈值以及测试时间（1 秒~100000 秒）来控制电子负载的拉载，避免过放而损坏电池。同时，负载还提供放电电量显示。

电池测试模式也适用于超级电容以及其他类似的放电测试场合。

精准锁定电源保护点

当待测源输出电流（功率）过大时，会带来损坏风险，因此，待测电源多数会有过电流（功率）保护功能：当过载时，降低输出电压或者停止输出。为此，负载提供这种情况的测试模式 ——过电流测试（OCP），过功率测试（OPP）功能。设置好拉载电路与判断电压后，当负载检测到电压小于等于判断电压后，停止拉载，同时将发生保护瞬间的电流（功率）在显示屏上显示出来，并根据该保护点进行结果判断。
